UMA VISÃO GERAL DO AMBIENTE DE SIMULAÇÃO DE SISTEMAS DE POTÊNCIA

A OPAL oferece a melhor, mais completa solução aberta de alto desempenho de simulação em tempo real de sistemas de potência no mercado. A capacidade dos produtos ePOWERgrid para simular qualquer coisa desde fenômenos eletromagnéticos velozes à estabilidade transiente de grandes sistemas de potência, permite aos engenheiros de sistema de potência e cientistas otimizar a segurança, eficiência e desempenho de micro malhas, fontes renováveis de energia e grandes malhas de potência interconectadas.

A família de produtos ePOWERgrid fornece quatro pacotes principais de software que podem ser usados em todas as plataformas de hardware da OPAL. Dependendo da precisão do modelo (step de tempo) e a complexidade do mesmo (número de nós), cada pacote fornece capacidades únicas para uma ampla gama de aplicações como descrito abaixo:



Pacote de Software

Aplicação Típica (Não limitado a)


Simulação de estabilidade transiente (simulação no domínio fasorial)

  • Até 20000 nós por núcleo de CPU (tempo real a 10ms)
  • Sistemas de distribuição
  • Ideal para PMUs, desenvolvimento SCADA e cyber segurança
  • Ideal para ampla distribuição de sistemas de simulação


Simulação de Transitórios  Eletromagnéticos (EMT) em larga escala

  • Simulação de até 10000 nós (tempo real a 50µs)
  • Simulação de transmissão e distribuição
  • Ideal para simulação de transientes, testes de controle e estudos de proteção


Modelamento baseado em MATLAB/Simulink e SPS

  • Simulação Híbrida (modo misto)
  • Simulação de sistemas de potência e eletrônica de potência
  • Ideal para aplicações em micro malhas e desenvolvimento de algoritmo de controle


Especializado para simulação rápida de eletrônica de potência em FPGA

  • Desenvolvimento de drivers de controle
  • Desenvolvimento de controle modular Conversor Multinível



A seguinte proposta inclui as licenças de software para todas as ferramentas fornecendo uma gama extensiva de aplicações e possibilidades de pesquisa.

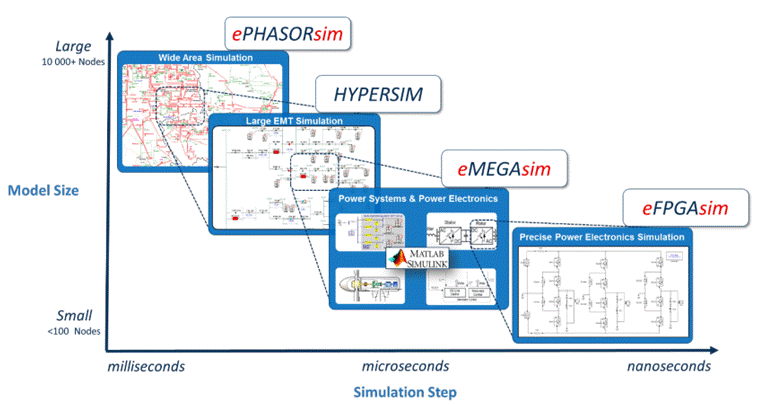

Para ajudar a entender o relacionamento entre todas as ferramentas, o gráfico abaixo ilustra o escopo de cada. A comparação é feita em uma escala de dois eixos: o tamanho do modelo no eixo vertical (complexidade do modelo), e o step de tempo da simulação no eixo horizontal (precisão da simulação). O ambiente de software da OPAL fornece capacidades de modelos em escala muito grandes com mais de 10000 nós a modelos eletrônicos de potência bastante precisos (eFPGAsim) que podem rodar em velocidades da ordem de nanosegundos.
